电缆桥架规范标准综合解析

电缆桥架的规范标准涵盖设计、材料、安装、安全等多个维度，确保其功能性、耐久性与安全性。

以下是核心规范标准的分类解析：

 一、国家标准与行业规范

 产品分类与技术要求

 GB/T 23639-2017《节能耐腐蚀钢制电缆桥架》：规定钢制桥架的耐腐蚀等级（如C3、C4、C5）、承载能力（均布荷载≥1.5kN/m²）及表面处理工艺（镀锌、喷塑等）。

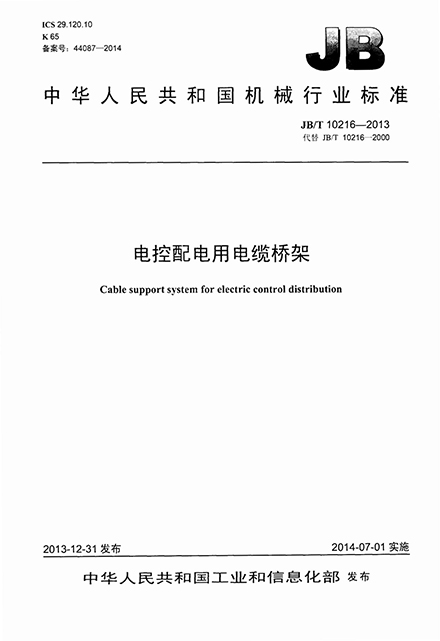

 JB/T 10216-2013《电控配电用电缆桥架》：明确电控配电场景下桥架的尺寸公差（如宽度偏差±2mm）、连接件强度（抗拉≥3kN）及防火性能（耐火时间≥30分钟）。

 JB/T 13994-2022《防火电缆桥架》：要求防火桥架的耐火极限≥1小时，采用无机矿物填充或防火涂层，适用于消防通道、配电室等场景。

 测试与验收标准

 GB 50168-2018《电气装置安装工程电缆线路施工及验收规范》：规定桥架安装的垂直度偏差≤2mm/m，水平度偏差≤1mm/m，并需通过1.5倍额定荷载的承重试验。

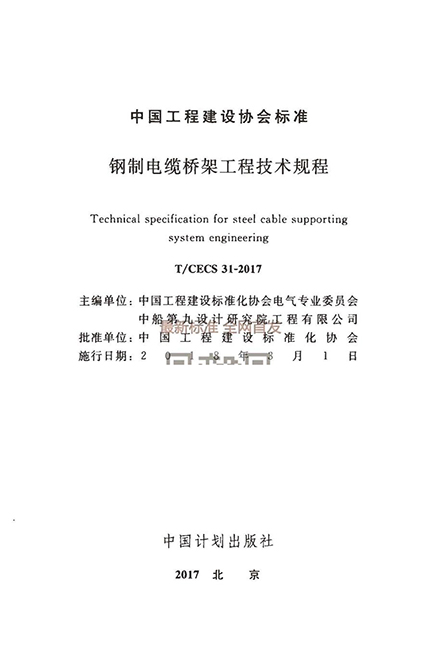

 T/CECS 31-2017《钢制电缆桥架工程技术规程》：要求桥架连接处电阻≤0.00033Ω，接地跨接线截面积≥4mm²（非镀锌桥架）。

 二、安装与施工规范

 结构安装要求

 间距与跨度：户内支吊架间距≤1.5m，户外立柱跨距≤6m；大跨距（＞3m）需选用复合型桥架（如FB类）。

 伸缩缝设置：金属桥架直线段每50m设伸缩缝20-30mm，伸缩节采用带伸缩板的桥架。

 防火隔离：穿越防火分区时需设置防火隔板或堵料，耐火极限≥1小时。

 电缆敷设规范

 填充率控制：动力电缆≤40%，控制电缆≤50%，预留10-25%余量。

 固定与绑扎：垂直敷设时每1.5m固定一次，水平敷设每3-5m固定；多根电缆需分束绑扎，间距≤1.5m。

 弯曲半径：电缆最小弯曲半径≥桥架内径的10倍（铠装电缆≥15倍）。

  三、材料与防腐标准

 材质选择

 钢制桥架：需进行热镀锌（锌层厚度≥85μm）、喷塑（环氧树脂涂层）或锌铝镁合金处理，耐腐蚀等级对应C3-C5环境。

 非金属桥架：玻璃钢桥架需满足GB/T 23639-2017的耐候性要求，高分子合金桥架需通过UL 94 V-0阻燃测试。

 防腐等级

 C1级：低腐蚀环境（如干燥室内）；

 C4级：高腐蚀环境（如工业区、沿海）；

 C5-I级：极端腐蚀环境（如化工厂、海上平台），需采用锌铝镁稀土合金镀层。

  四、安全与接地要求

 接地规范

 金属桥架：全长≥2处与接地干线连接，跨接线截面积≥4mm²（非镀锌）或≥2.5mm²（镀锌）。

 伸缩缝处理：采用铜软导线（截面积≥16mm²）连接，确保电连续性。

接地电阻：≤1Ω，需通过接地导通测试。

 防电磁干扰

 需屏蔽干扰的电缆网络应选用FB类槽式复合桥架（带盖），并接地。

 平行敷设时与电力电缆间距≥0.5m，交叉间距≥0.2m。

  五、特殊场景规范

 户外与化工厂

 采用F类复合环氧树脂桥架，耐腐蚀等级C5，表面涂覆聚脲弹性体。

 支架需增加防腐涂层，桥架连接处采用不锈钢螺栓。

 数据中心与智能建筑

 桥架内设温度传感器，实时监测电缆负载，超温自动报警。

 模块化桥架支持BIM建模，预留20%扩容空间。

 总结

电缆桥架规范标准以安全性、耐久性和功能性为核心，涵盖从选型设计到施工验收的全流程。实际应用中需结合环境条件（如腐蚀等级、防火要求）选择适配标准，并严格执行接地与间距规范，确保系统长期稳定运行。具体项目可参考《GB 50303-2015》《JB/T 10216-2013》等文件细化实施。
